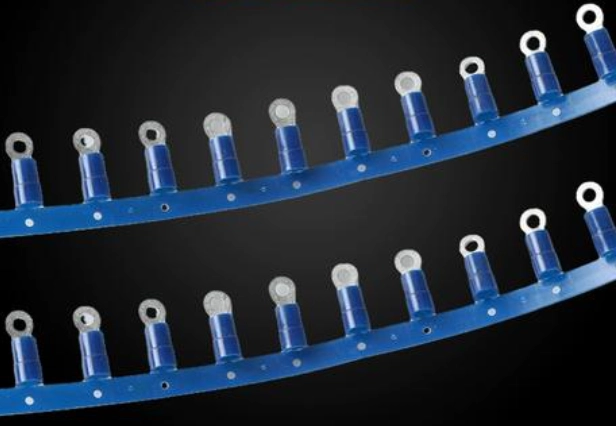

リング端子

当社のリング端子は、高振動環境下でも安全かつ安定した接続を提供できることから、広く採用されています。主な用途は以下のとおりです。

a. バッテリー接続: バッテリー ケーブルの接続に常に使用されるリング端子は、高電流に耐えられる堅牢な接続を提供します。

b. 接地システム: リング端子は接地線を車両シャーシに接続し、電気部品の堅牢で信頼性の高い接地接続を確保します。

c. 照明システム: 自動車の照明回路では、リング端子がワイヤをヒューズ ボックス、リレー、その他の要素にリンクし、振動や動きがあっても安定した電気接続を確保します。

d. エンジン ベイ配線: リング端子は、熱や振動への耐性が重要なエンジン ベイ内のセンサー、オルタネーター、その他の電気部品の接続に役立ちます。

リング端末バナー

リング端子コネクタ製品

関連端末

リング端子とコネクタに関するよくある質問

産業現場で使用されるリング端子は、電気システムの信頼性と安全性を確保する上で重要な役割を果たします。接続部が熱、粉塵、振動にさらされる環境で広く使用されています。産業現場におけるリング端子の実際の用途は以下のとおりです。

  1. モーターとコントロールパネルリング端子は、モーター、リレー、制御盤への電気配線や制御線の接続に役立ちます。しっかりと固定されるため、高負荷環境でも抵抗を最小限に抑え、安定した電力供給を実現します。
  2. 重機高電流ワイヤはリング端子によって産業機器や建設機器の配電盤に接続され、過酷な動作条件にも耐えられる信頼性の高い接続を提供します。
  3. オートメーションシステム自動機械に適用されるリング端子は、センサー、アクチュエータ、制御システムの配線を固定するために使用されます。しっかりと接続することで、機械の動作中に断線する危険性を低減し、システムの信頼性を高めます。
  4. 電力部門産業用電力分割システムに広く適用されているリング端子は、デバイスや施設全体で効率的な電気の流れを維持する上で重要な役割を果たし、タイトで低抵抗の接続を実現します。

リング端子は耐久性があり、湿気、海水、腐食といった過酷な環境条件にも耐えるため、海洋環境における基板用途に広く使用されています。用途としては、以下のようなものがあります。

  1. バッテリー端子: ボートや船舶のバッテリーを接続するために使用されているリング端子は、海洋環境の困難な状況にも対応できる、しっかりとした耐腐食性の接続を提供します。
  2. 接地システム: 海洋電気システムのリング端子は、腐食耐性のある接地接続を作成するために使用され、船上システムの電気的安全性が確保されます。
  3. ナビゲーション＆照明システム船舶の航行システムや照明システムに広く採用されているリング端子は、安定した信頼性の高い接続を提供し、船舶の安全な機能を確保する上で重要な役割を果たします。
  4. 配電パネル大型船舶のリング端子は配電盤の配線を接続するために使用され、船舶の電気システム全体で統一された電力の流れが確保されます。

リング端子は、太陽光発電や風力発電などの再生可能エネルギーシステムにとって非常に重要です。これらの用途における主な利点は次のとおりです。

  1. しっかりとした接続: ソーラーパネルのリング端子は、パネルからインバーター、そしてバッテリーバンクへの配線を接続します。しっかりと接続することで、最小限の抵抗で効率的なエネルギー伝送が保証され、出力が最大限に高まります。
  2. 耐食性屋外再生可能エネルギーシステム用のリング端子は、通常、錫メッキ銅やステンレス鋼などの耐腐食性材料で作られており、過酷な気象条件でも耐久性のある接続を保証します。
  3. 高電流容量風力タービンや太陽電池システムで使用されるリング端子は、高電流に安全に耐えることができ、インバータ、バッテリー、電力分配要素間の信頼性の高い接続を提供します。
  4. 過酷な条件下での耐久性再生可能エネルギーシステムは通常、厳しい温度、湿度、紫外線にさらされます。リング端子は、長寿命で耐候性のある接続を提供し、長期間にわたって性能を維持します。

家庭用電化製品に使用されているリング端子は、高電流に耐え、長寿命の接続が求められる電気部品を接続します。具体的な用途としては、以下のものがあります。

  1. 発熱体家電製品内の発熱体への電線の接続は、リング端子によって行われます。これらの家電製品には、オーブン、乾燥機、給湯器などがあります。しっかりと接続することで、発熱体への安定した電力供給が可能になります。
  2. モーター洗濯機や食器洗い機などの電気モーターを搭載した家電製品では、モーターと電源の接続にリング端子が採用されており、安定した接続が確保されています。この接続により、モーターの動作による振動にも対応できます。
  3. コントロールパネル冷蔵庫や HVAC システムなどの機器のリング端子は、リレー、サーモスタット、制御スイッチへの配線の接続を実現し、繰り返しの使用サイクルに耐えられる信頼性の高い接続を保証します。
  4. 接地接続: 家庭用電化製品ではアース線がリング端子で接続されており、電気の安全性が確保され、ショートや感電のリスクが軽減されます。

リング端子は、一般的に優れた導電性と機械的強度を備えた材料で作られています。例としては、以下のようなものがあります。

  1. 銅銅は高い導電性と耐久性を備えているため、広く使用されています。銅製のリング端子は、信頼性の高い電気機能が求められる自動車、産業、家庭用アプリケーションに使用されています。
  2. 錫めっき銅錫メッキ銅リング端子は、銅と同等の導電性を備えながら、耐腐食性に優れています。湿気や海水への曝露が懸念される海洋用途や屋外用途で広く使用されています。
  3. 真鍮真鍮リング端子は、接続に機械的ストレスがかかる産業システムや自動車システムなど、強度と導電性が求められる用途で使用されます。
  4. ステンレス鋼ステンレス鋼製のリング端子は、海洋用途や化学処理工場など、錆や腐食に対する耐性が不可欠な腐食性要素にさらされる環境で使用されます。

リング端子は、電線を端子に簡単かつ確実に接続することで、電気システムのメンテナンスを容易にします。主な利点は以下のとおりです。

  1. 取り外しと交換が簡単定期的なメンテナンスや部品交換が必要なシステムでは、リング端子を使用することで、配線の容易な取り外しと再接続が可能になります。これは、電気部品が定期的に作動する自動車や産業用途において特に有用です。
  2. 信頼できる接続: リング端子により、意図的に緩めるまでしっかりとした接続が確保され、日常のメンテナンスや修理を行う際に切断されるリスクが軽減されます。
  3. 必要なツールは最小限: リング端子の取り付けや取り外しには、ドライバーやレンチなどの最小限の工具しか必要ないため、技術者や電気技師によるメンテナンス プロセスが簡素化されます。
  4. ダウンタイムの削減リング端末は使いやすさから、特に産業機械や再生可能エネルギー設備などの重要なシステムにおいて、メンテナンス中のダウンタイムを削減できます。

高電圧用途で使用される絶縁リング端子は、さらなる安全性と保護を実現します。その実用的な利点には以下が含まれます。

  1. 電気ショート防止: リング端子にコーティングされた絶縁材により、端子と他の導電面との偶発的な接触が防止され、ショートのリスクが軽減されます。
  2. 安全性の向上: 絶縁リング端子は、技術者や電気技師が高電圧接続部に誤って触れることを防ぎ、設置時やメンテナンス時に感電するリスクを軽減します。
  3. 過酷な条件下での耐久性: 湿気、化学物質、または厳しい温度にさらされる環境では、絶縁リング端子が追加の保護層を提供し、長期間にわたって接続の完全性を維持するのに役立ちます。
  4. 安全基準への準拠自動車産業や工業産業など、多くの業界では、安全規制に適合するために絶縁端子の使用が求められています。絶縁リング端子は、高性能な電気接続を維持しながら、これらの安全規格への適合を保証します。

熱収縮リング端子は、湿気、化学物質、または温度変化にさらされる環境での使用を想定して設計されています。具体的な用途としては、以下のものが挙げられます。

  1. 海洋配線: ボートやその他の海洋機器で使用される熱収縮リング端子は、電気接続を海水による腐食や湿気の侵入から保護する防水シールを備えており、過酷な海洋環境でも信頼性の高い動作を保証します。
  2. 屋外電気システム: 電力システムや屋外照明などの屋外電気設備で使用される熱収縮リング端子は、雨、雪、紫外線などから接続を保護します。
  3. 産業・建設機器: 建設機械や再生可能エネルギーシステムなどの屋外産業環境では、接続がしっかりと保持され、コンポーネントから保護されることを保証するために熱収縮リング端子が使用されます。
  4. オフグリッドソーラーシステム: 熱収縮スリーブを使用して設計されたリング端子は、オフグリッド太陽光発電システムで太陽光パネル、インバータ、バッテリーを接続するために使用され、遠隔地や屋外の環境で耐久性と防湿性に優れた接続を実現します。

リング端子の適切な設置は、しっかりとした信頼性の高い接続を保証する上で不可欠です。以下にベストプラクティスをいくつかご紹介します。

  1. 正しい圧着工具: ワイヤと端子間のしっかりとした接続を保証するために、リング端子専用に設計された圧着工具を常に使用する必要があります。
  2. 適切な電線の被覆剥き: 露出した導体とリング端子のバレル部が一致するように、電線から適切な被覆を剥がし、余分なむき出し電線を残さないようにしてください。これにより、しっかりとした接続が保証され、短絡のリスクが低減します。
  3. 圧着の安全チェック: 端子を圧着した後、電線を軽く引っ張って、端子にしっかりと接続されていることを確認してください。圧着が緩いと、電気的な接触が悪くなり、最終的には接続不良につながる可能性があります。
  4. 端末の堅牢なセキュリティ: リング端子がネジまたはスタッドに固定されている場合、接続はしっかりと行われますが、端子が損傷するような過度のトルクはかかりません。

リング端子は、さまざまな方法で電気システムの安全性を高めます。

  1. 安全な接続: リング型の設計により、振動や機械的ストレスがかかる状況でも端子がネジまたはスタッドにしっかりと接続された状態が維持され、電気アークや火災の原因となる緩んだ接続のリスクが軽減されます。
  2. 偶発的な切断防止: スペード端子やクイックディスコネクト端子とは異なり、リング端子は簡単に引き離すことのできない長期的な接続を提供するため、重要なシステムの機能維持が保証されます。
  3. 接地アプリケーション: リング端子は通常、ワイヤを接地点にリンクするために使用され、信頼性の高い接地経路を提供することで感電を防ぎ、システムの適切な機能を確保するのに役立ちます。
  4. 高電流容量: リング端子は高電流に耐えることができるため、安全性が極めて重要な高負荷電気システムに最適です。

はい、リング端子は状態が良好であれば、通常は再利用できます。ただし、いくつかの点を考慮する必要があります。

  1. 末期症状リング端子に腐食、摩耗、損傷の兆候がないか確認してください。ワイヤーに劣化が見られる場合は、信頼性の高い接続を確保するために交換することをお勧めします。
  2. 圧着性端子が圧着されており、接続状態が良好であればリサイクル可能です。ただし、取り外しの際に圧着状態が弱まっている場合は、再利用すると接続状態が弱くなる可能性があります。
  3. 安全規格自動車や産業機械などの特定のシステムでは、最適なパフォーマンスと安全性を保証するために、リング端子を新しいものに交換する方が安全な場合があります。

リング端子は、自動車、航空宇宙、産業システムなどの高振動環境に最適です。その理由は以下のとおりです。

  1. 安全な接続: リング設計により、継続的な動きや振動があっても、端子がネジまたはスタッドにしっかりと固定された状態が保たれます。
  2. 緩み防止: リング端子は、スペード型コネクタやクイック ディスコネクト コネクタに比べて緩む可能性が低いため、モーター接続や自動車システムなど、定期的に振動を受ける要素がある用途に適しています。
  3. 極限条件下での寿命: リング端子はしっかりとフィットするため、機械的ストレスがかかる状況でも長期間にわたって信頼性が高く、定期的なメンテナンスや交換の必要性が減ります。

アプリケーションに適したリング端子を選択する際には、次の要素を考慮する必要があります。

  1. 現在の評価端子はシステムに必要な電気負荷に耐えられることを確認する必要があります。高電流用途では、より厚い金属とより大きな表面積を持つ端子が必要になります。
  2. 断熱材の種類絶縁リング端子と非絶縁リング端子のどちらを選択するかは、安全要件と適用条件によって決まります。絶縁リング端子は、他の導体との接触事故が発生する可能性のある条件に適しています。
  3. 環境要因屋外や過酷な環境では、湿気、化学物質、温度変化に対応するために、錫メッキ銅やステンレス鋼などの耐腐食性材料で作られた端子を選択する必要があります。
