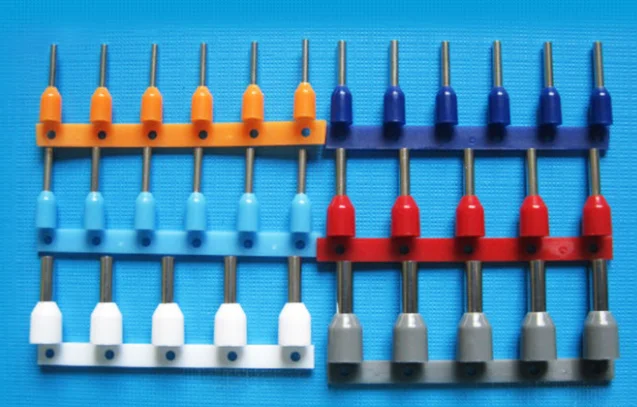

ピン端子

ピン端子は、ピンコネクタまたはジャックコネクタとも呼ばれるコンパクトな電気コネクタです。ピン状の金属ピンと管状の絶縁シートで構成され、通常はプラスチックまたは金属シェルで保護されています。当社のピン端子は、電子機器、通信機器、オートメーション機器、試験機器において、回路基板、計測機器、センサー、抵抗器、その他の電気部品やデバイス間の信号線や電力線を接続するために広く使用されています。当社の製品は、ピン、ソケット、変換コネクタなど、様々な形状をご用意しており、カスタマイズおよび製造サービスも提供しています。

ピン端子バナー

ピン端子コネクタ製品

関連端末

ピン端子とコネクタに関するよくある質問

適切なピンコネクタを選択するには、機器の電気的性能要件、環境条件、物理的制約など、特定デバイスの特定の電子的ニーズに関する知識が必要です。重要な考慮事項は要件の電流と電圧です。なぜなら、それによってコネクタのサイズと材質が決まり、過熱や電気的故障のリスクを回避することができるからです。動作環境についても同様で、屋外用または産業用のコネクタには、産業用プラスチックや金属など、環境に耐えるより堅牢な材質が必要です。デバイスポート構成に関する準備は、ソケットとポートのピン数の互換性があり、問題なく接続できるかどうかを確認するために不可欠です。さらに、IEEEやIECなどの標準化団体によって安全性と特定の用途に対する有効性が検証されている認定を受けたコネクタを選択することをお勧めします。
自動車用途に適した端子を選定するには、技術仕様を満たすだけでなく、車載環境によく見られる動的かつ過酷な条件にも耐えられることが求められます。冬の寒い夜から高温の​​エンジンルームまで、極端な温度変化にも対応する必要があります。また、耐振動性も重要な要素です。時間の経過とともに接続が緩むと故障の原因となるからです。さらに、端子材料の耐薬品性も重要な要件となります。SAEやISOなどの規格に基づき、自動車分野の必要な要件を満たす端子を選定することで、車両のライフサイクル全体にわたって故障なく使用できる安全性とコンプライアンスを確保する必要があります。
ピン端子を備えたこのような端子コネクタは、非常に正確で確実な接触点によって安定した電気接続を実現し、民生用電子機器における回路接続の信頼性を高めます。通常、その構造には、衝撃や落下による接続の喪失を防ぐフランジ保護が組み込まれています。こうしたコネクタでは、製品寿命全体を通して酸化を最小限に抑え、接触抵抗を低く抑えるために、接触面に金や銀などの先進材料が使用されることがよくあります。そのため、スマートフォンやノートパソコンなどの機器内部の高密度接続において、ピン端子コネクタは小型でありながら性能を損なうことなく、コンパクトで複雑な回路構成においても信頼性の高い動作を実現します。

はんだ付け不要のピンコネクタの利点の一つは、仮設設置が可能なことです。そのため、柔軟性と強度の両方が求められる状況では、このコネクタは不可欠です。まず、はんだ付け機器や知識を必要とせず、信頼性の高い機械的接続を迅速に確立できます。これは、現場での修理や、急遽変更を加えなければならない状況で特に役立ちます。さらに、はんだ付け不要のコネクタを使用することで、加熱工具や冷却装置が不要になるため、作業時間の短縮と物流上の煩雑さの軽減が可能になり、仮設設置における効率と安全性が向上します。

製造ラインでは、ピンタイプの端子は、生産時間を短縮し、関連コストを削減すると同時に、製品の一貫性と品質を向上させることで、迅速かつ確実な組み立てを実現するように設計されています。これらの端子は通常、わずかな力で容易にハウジングに挿入できるように設計されており、組み立て速度の向上と作業者の身体的負担の軽減につながります。また、多くのピン端子は一体型の保持機能を備えており、確実な接続が確立されると即座に触覚的な反応が得られるため、追加の監視が不要になり、組み立てエラーの可能性を最小限に抑えることができます。
重機用ピンコネクタの選定においては、強度、電気容量、耐環境性といった機械的要因が非常に重要です。コネクタは、高電流・高電圧にも劣化なく耐えられる強度が求められます。また、多くの産業環境で一般的に見られる埃、汚れ、湿気にも耐性がなければなりません。機械設計においては、少なくとも重機に特有の振動や衝撃に対して、コネクタが緩んだり外れたりすることなく耐えられるよう配慮する必要があります。
ピン端子コネクタのベース材料は、ステンレス鋼、ニッケルメッキ真鍮、または腐食性環境での使用に適したPTFEやPVCなどの高級プラスチックから選択できます。これらの材料は腐食や化学物質への曝露に非常に耐性があり、コネクタの長寿命と高い信頼性を保証します。材料選定にあたっては、経年変化による機械的強度や導電性の低下を招くことなく、耐腐食性を確保する必要があります。
適切な設置には、しっかりとした長寿命の接続を確保するための適切な圧着工具の使用、接続部への適切な防錆処理、そしてすべての接続部を環境から遮断することが含まれます。定期的なメンテナンスと摩耗や腐食の点検も、過酷な環境下における寿命を延ばすのに役立ちます。
これは、商業ビルでは、良好な電気的接触と物理的健全性を確保するために、ピンコネクタの点検を少なくとも年に1回実施することが適切であることを示唆しています。電気負荷の高い建物や、コネクタが湿度や極端な温度変動などの環境要因にさらされる場合は、点検間隔が短くなる場合があります。これらの点検では、摩耗、腐食、損傷を確認し、接続部の電気性能をテストすることで、建物の運用に支障をきたす可能性のある故障を防止してください。
汎用性を重視して製造されているため、様々な用途でピン端子コネクタとして使用できるものもあれば、構造や材料組成を工夫することで特定の用途向けにカスタマイズされているものもあります。新しい用途で求められる技術仕様を満たしていれば、他の用途での再利用は一般的に可能です。しかしながら、コネクタが良好な状態を維持し、以前の用途によって損傷を受けていないことを確認することが不可欠です。
一般的なトラブルシューティング手順としては、コネクタに物理的な損傷や腐食の兆候がないか確認し、接続に支障をきたすような損傷がないか確認することが挙げられます。ピンコネクタが正しく位置合わせされ、完全に挿入されていることを確認してください。マルチメーターを用いた導通テストにより、接続部内の断線やショートを検出できます。コネクタのサイズが適切でないと接続不良につながるため、システムで使用されている電線ゲージとコネクタの互換性が適切であることを確認してください。
したがって、通信機器へのピン型端子の取り付けは、端子の種類とサイズに対応した高品質の圧着工具など、適切な機器と工具を用いて効率的に行う必要があります。ワイヤーストリッパーと切断工具も、電線を損傷しないよう精度の高いものでなければなりません。さらに、ピン挿入/引抜工具キットを使用することで、接続が確実に行われ、必要に応じて調整や修理が容易になります。
はんだ付け不要のピンコネクタは、DIYエレクトロニクス愛好家にとって多くのメリットがあります。まず、はんだ付けが不要です。これはプロジェクトの組み立てプロセスをスピードアップするだけでなく、本質的には、はんだ付けのスキルや機材を持たない愛好家にとっての参入障壁を下げます。はんだ付け不要コネクタが誇るその他のメリットとしては、弾力性があります。そのため、コンポーネントや基板に損傷を与えることなく、小さな調整や再構成を簡単に行うことができます。さらに、はんだ付け不要の接続は、はんだ付け接合部が不十分で冷接点やその他の障害を引き起こす可能性のある場合と比較して、コンポーネントへの負担が軽減される場合があります。さらに、はんだ付け不要コネクタはコストを節約し、複数の異なるプロジェクトで繰り返し再利用できるため、常に環境に優しいコネクタです。
はんだレスピンコネクタの長期的な信頼性は、適切なメンテナンスと検査にかかっています。コネクタハウジングのひび割れやピンの曲がりなど、接続不良の原因となる物理的な損傷がないか確認するため、定期的に目視検査を実施します。また、接触面の腐食や酸化も非常に重要です。これらは電気抵抗をさらに高め、故障につながる可能性があるためです。適切な接点洗浄剤で洗浄することで、良好な電気的接触を維持することができます。コネクタが適切に機能していることを確認するために、導通試験や抵抗試験などの電気試験を定期的に実施する必要があります。欠陥や劣化が見られる場合は、システムの故障を防ぐために、コネクタを交換することをお勧めします。もう一つの重要な点は、定期的なメンテナンスです。緩んだコネクタを締め直し、汚れた接触面を清掃することで、コネクタの寿命を延ばし、電子機器プロジェクトを故障なく安心して実行することができます。
