圧着端子

圧着端子は、はんだ付けなしで2本の導体を確実に接続する電気コネクタです。被覆を剥がした電線を金属スリーブに挿入し、圧着工具を用いてスリーブを変形させることで、電線をコネクタに機械的に接合します。この機械的変形によって気密性の高い強固な接続が形成されるため、産業や住宅の配線に広く使用されています。

当社は、信頼性の高いパフォーマンスを実現する高品質の圧着コネクタを多数提供しています。

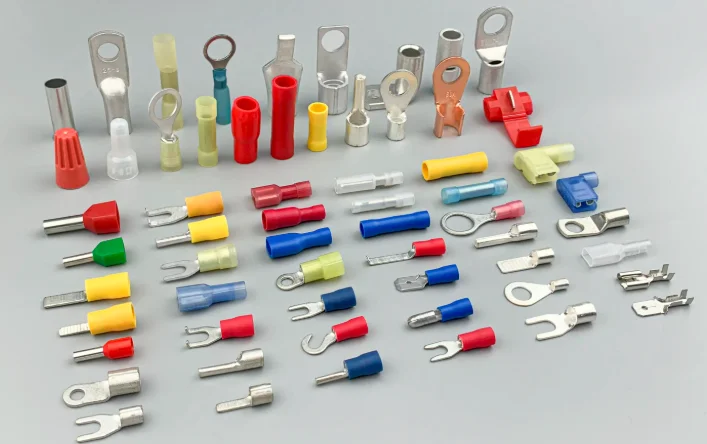

圧着端子バナー

圧着端子コネクタ製品

関連端末

圧着端子とコネクタに関するよくある質問

圧着コネクタがこれほど大量に使用される理由は、信頼性、効率性、そして使いやすさにあります。はんだ付け接続よりもはるかに迅速に設置できるため、迅速な接続が必要な場合に最適です。また、様々な振動メカニズムへの耐性にも大きく貢献し、機械や車両に使用されています。圧着ははんだ付けを必要としないため、周囲の部品の過熱を回避できます。そのため、環境によってはより安全であると考えられます。
プロジェクトに適した圧着端子コネクタを選択する際には、いくつかの要素を考慮する必要があります。まず、電線を接続する際の仕様を把握する必要があります。これにより、適切に適合し、良好な電気的接触を実現するコネクタを選定できます。アプリケーションの電流および電圧要件を考慮し、電気負荷に安全に耐えるコネクタを選択してください。温度、湿度、さらには化学物質への曝露などの環境要因によって、コネクタの材質が左右され、耐熱性、耐腐食性、または防水性を備えたコネクタが必要になる場合があります。また、コネクタの形状とタイプにも注意を払い、機器や他のコンポーネントとの互換性を確保し、容易に統合できるようにしてください。最後に、品質と認証：選択した製品が定められた基準を満たし、安全性とプロジェクトの性能最適化に関する信頼性において実績があることを確認してください。当社は、さまざまなプロジェクト要件に最適な幅広い圧着コネクタを提供しています。

他の条件が同じであれば、圧着コネクタと圧着可能コネクタの主な違いは、組み立て状態と取り付けの柔軟性にあります。

  1. 圧着コネクタは、電線に圧着加工が施されたコネクタです。現場で直接取り付けられ、すぐに使用できます。そのため、作業時間を節約でき、使い勝手も抜群です。圧着は管理された条件下で行われるため、品質と信頼性は一定です。
  2. 圧着コネクタ：ユーザーが自分で電線に圧着して取り付ける端子です。柔軟性が高く、電線の長さや種類をプロジェクトに合わせてカスタマイズできます。ただし、接続品質は圧着作業者のスキルと圧着工具の適切な使用に依存します。

つまり、圧着コネクタは、標準化されたアプリケーションでは一貫した品質を実現しやすい一方で、カスタム実装では信頼性を確保するために慎重な施工を犠牲にすることで、柔軟性も提供します。当社は、お客様のプロジェクトをサポートするために、幅広い圧着工具とアクセサリを提供しています。

圧着端子は、圧着工程を通じて電線とコネクタの間に確実な機械的・電気的接続を形成することで機能します。被覆を剥がした電線端をコネクタのバレルに挿入すると、圧着工具が電線を囲むバレルをしっかりと圧縮します。この圧縮によりコネクタの材質が変形し、コネクタが電線をしっかりと保持して気密シールを形成します。

電気設備で圧着端子を使用する利点は次のとおりです。

  1. 信頼性と耐久性: 圧着接続は振動や機械的ストレスに耐性があるため、動きや衝撃の多い環境に最適です。
  2. 安定した電気性能： これらは電気抵抗が低く、電圧降下が極めて無視できるほど小さい設計になっており、電流が容易に流れます。
  3. スピードと安全性: 圧着ははんだ付けよりもはるかに速く、取り付け時間を大幅に節約できます。また、加熱を伴わないため、温度に敏感な部品が損傷するリスクがなく、安全です。

当社の Crimpit 端子は丁寧に作られており、特に危険な状況での電気設備にまさに必要なものです。

圧着端子は、その信頼性、効率性、そして使いやすさの両立により、高い評価を得ており、人気が高まっています。振動、温度変化、水や化学物質への曝露など、様々な環境条件に耐える強力な接続を実現します。圧着作業は非常に簡単で、最小限の訓練で素早く完了できるため、現場作業にも工場作業にも最適です。さらに、圧着端子ははんだ付けが不要なため、健康被害や特殊な機器の必要性を軽減します。汎用性が高いため、幅広い電線サイズや種類に対応し、様々な電気用途に対応します。高品質な圧着端子をお探しなら、高品質な仕上がりをお約束する当社の製品をいくつかご紹介します。
はい、圧着コネクタ端子は自動車用途で広く使用されています。自動車の配線には、振動による緩みを防ぐ強力な機械的結合を備えているため、非常に適しており、自動車でよくある問題です。錫メッキ銅などの耐腐食性材料で作られた圧着コネクタを選択し、湿気やその他の極端な温度条件から保護するために絶縁コネクタを使用することが最も重要です。オートメーショングレードの圧着端子は、車内の条件に合わせて設計されているため、自動車の配線において効果的に機能します。これらの条件でも優れた性能を発揮する堅牢なコネクタを備えた当社の自動車ソリューションをご覧ください。
電気圧着は、電線を端子やその他の電線に接続するコネクタの一種で、電線束の周囲でコネクタを機械的に変形させることで接続します。電線の被覆を剥がした端面を圧着コネクタのバレルに挿入し、圧着工具を用いてしっかりと圧縮します。この圧縮により、コネクタ材料が電線束の周囲に流れ込み、強力な機械的結合と優れた電気的接触を実現します。これにより、しっかりとしたグリップ力により、引張力や振動に対する耐性が向上し、安全な接続が実現します。圧着により、2つの部材間の接続が気密になり、接合部の酸化や腐食を防ぐことができます。これにより、長期的な信頼性が向上します。はんだ付けが不要なため、圧着は設置時間を短縮し、部品への熱損傷を防ぎます。適切に圧着を行うことで、非常にシンプルな用途から最も要求の厳しい用途まで、あらゆる用途に適した、同等の耐久性と低抵抗を備えた電気接続が実現します。当社は、最適な工具と圧着工具を用いて、安全で効果的な接続を実現する幅広い製品を提供しています。
自動車、航空宇宙、通信、産業オートメーション、民生用電子機器などの業界で幅広く使用されています。自動車および航空宇宙業界では、極端な温度環境下でも安全で振動に強い接続が求められるため、圧着コネクタは不可欠です。こうした業界では、温度変動、機械的張力、過酷な環境への曝露に耐える接続が求められます。これらのコネクタは、信号の整合性を損なうことなく、安定した低抵抗の接続を提供できるため、多くの通信およびネットワーク業界で使用されています。産業オートメーションでは、圧着コネクタを使用することで、制御システムや機械の配線を迅速かつ確実に行うことができます。同様に、民生用電子機器でも、小型で大量生産が容易なため、圧着コネクタが使用されています。これらの業界に共通するのは、信頼性、耐久性、効率性に優れた電気接続が求められることです。これらの業界では、圧着コネクタはこれらの要件をすべて満たします。このような場合、当社のソリューションが提供する産業グレードのコネクタが必要な場合は、複数のセクターで当社を信頼してください。

電気コネクタの圧着が不適切であることは、強固で安全な電気接続を確立する上で重要なことです。正しい圧着方法は次のとおりです。

1. ストリップワイヤー: 電線の右側の被覆を、電線の芯線を傷つけないように適切な量だけ剥がして取り除きます。芯線に損傷があると接続が弱くなります。

2. ワイヤーを挿入します: 被覆を剥いた電線の端を圧着コネクタに挿入し、電線がコネクタ内に完全に収まるようにして、導体とコネクタのスリーブ間の接触を良好にします。

3. 圧着工具の使用: コネクタと同じサイズの圧着工具を用意してください。圧着工具をコネクタの周りに慎重に配置します。圧着工具をしっかりと握り、均一な圧力をかけます。均一な圧力を確保し、圧着の過不足を防ぐには、ラチェット式圧着工具が適しています。

4. 接続チェック: 圧着後、電線を軽く引っ張って引っ張りテストを行い、しっかりと固定されていることを確認してください。電線はコネクタ内で動かないようにしてください。

5. 必要に応じて断熱する: 非絶縁圧着を使用している場合は、接続部に熱収縮チューブを使用すると、環境による損傷から保護されます。

機械的にも電気的にも良好な接合部を実現するために、これらの手順を踏むことで故障の可能性を最小限に抑えることができます。最良の結果を得るには、当社のツールとコネクタのご使用をご検討ください。

住宅配線で圧着コネクタが使用される理由はさまざまです。安全性、接続の信頼性、設置の容易さなどです。圧着接続は、時間の経過とともに緩むことのない強固な機械的および電気的結合を実現し、アーク放電や過熱などの電気的な故障の可能性を軽減します。住宅環境における振動や熱膨張収縮に起因する問題も発生しにくくなります。圧着にははんだ付けが必要ないため、火傷や周辺材料の破壊などの熱を加えるリスクがなく、設置プロセスを迅速化できます。次に、圧着コネクタはさまざまな電線サイズと種類に適合するため、さまざまな住宅用途で汎用的に使用できます。これにより、配線システム全体で接続品質の一貫性が確保され、住宅の電気性能と安全性がさらに向上します。効率的な住宅ソリューションをお探しの場合は、当社の圧着コネクタのラインアップをご覧ください。

実のところ、多くの電気設備において、特に機械的強度と環境耐性が重要となる場合、圧着コネクタははんだ付け接続よりも信頼性が高いと広く考えられています。圧着接続は、振動、屈曲、熱サイクルによる劣化に強い、強固な機械的接合を提供します。圧着時に形成される気密シールは、接続点の酸化や腐食を防ぎ、長期にわたって低い電気抵抗を維持します。

はんだ付け接合部は良好な導電性を示しますが、やや脆く、機械的ストレスや振動によって破損する可能性があります。このような状況では、はんだ自体が電線に浸透し、電線の一部を硬くして破損しやすくなります。さらに、適切な予防措置を講じないと、はんだ付けに必要な熱によって繊細な部品や絶縁体が損傷する可能性があります。圧着はこれらの問題を引き起こすことはなく、適切な工具と適切な種類のコネクタを使用して正しく圧着すれば、通常ははるかに強度と耐久性が向上します。当社では、高品質の圧着コネクタをご提供いたします。

適切な圧着工具の選択は、次の点に基づいて行います。

1. 互換性： 使用する工具は、圧着端子およびコネクタの種類とサイズに適合している必要があります。コネクタメーカーの推奨事項に注意してください。

2. ワイヤゲージの範囲: 扱うワイヤのゲージと一致する必要があります。

3. 圧着工具の種類: 用途や作業量に応じて、ラチェット式、非ラチェット式、油圧式からお選びください。ラチェット式クリンパーは、圧着サイクル全体を通してスムーズかつ継続的な力の印加を可能にします。

4. 人間工学： 優れたツールは、特に反復動作で使用する場合に疲労を引き起こしません。

高品質で適切な圧着工具をご購入いただくことで、接続の信頼性が大幅に向上し、設置作業の効率化につながります。当社では、プロフェッショナルな仕上がりを実現する信頼性の高い圧着工具を幅広く取り揃えております。
