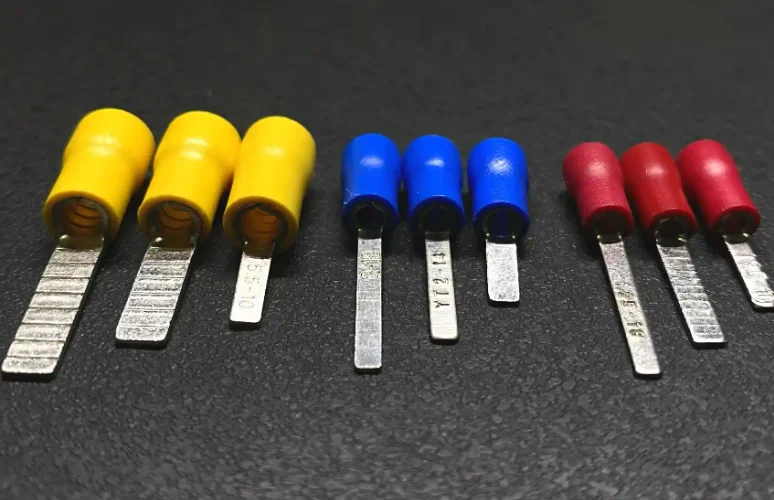

ブレード端子

ブレード端子（プラグインコネクタとも呼ばれる）は、回路接続の一般的な方法です。切断または圧着によって電線を端子に固定し、回路接続を実現します。ブレード端子は利便性と効率性に優れているため、家電製品、医療機器、産業用制御システムなどの分野で広く使用されています。

当社の圧着ブレード型端子
圧着型ブレード端子は、標準的なペンチまたは専用の圧着工具を用いて電線を圧着し、電気接続を確立します。このタイプのブレード端子は、テレビや冷蔵庫などのフレキシブル電線の接続に一般的に使用されます。

ブレード端子コネクタ製品

非絶縁ブレード端子 KB-01シリーズ（フレキシブル電線用）
$8

ブレード端子とコネクタに関するよくある質問

ブレード端子を回路に適切に取り付けるにはどうすればいいですか?

これには、電気接続の安全性と信頼性を確保するため、ブレードコネクタを正しく取り付けることが必要です。まず、電線ゲージと電流要件に基づき、目的のアプリケーションに適したサイズとタイプのブレードコネクタを選択します。導体に傷を付けないように、電線の絶縁体を推奨長さまで剥がします。適切に剥がした電線をコネクタに完全に挿入し、コネクタの外側にむき出しの電線が露出しないようにします。適切な圧着工具を使用して、コネクタを電線に強く圧着し、しっかりと確実に圧着します。電線を軽く引っ張ってしっかりと接続されていることを確認し、目視で電線の撚りが緩んでいないか、コネクタ内で電線の位置がずれていないかを確認します。接続部を絶縁テープで巻くか、圧着したコネクタに熱収縮チューブをかぶせることで、絶縁と保護を強化できます。また、緩んでいたり腐食したりしていないか定期的に確認することをお勧めします。

ブレード端末の一般的な問題は何ですか? また、どのようにトラブルシューティングすればよいですか?

まず、端子に損傷や著しい摩耗がないか目視で点検してください。端子がコネクタにしっかりと固定され、接続不良の兆候となるような動きがないか確認してください。端子の金属部分に、導電性に影響を与える可能性のある錆や酸化の兆候がないか確認してください。端子は、電気接点洗浄剤を使用して洗浄することで、接続を回復させることができます。端子が破損したり、ひどく腐食している場合は、将来の故障を防ぐために、端子全体を交換することが最善の策です。定期的なメンテナンスと点検は、問題を早期に発見し、ブレード端子の寿命を延ばすのに役立ちます。

電気システムでブレード型コネクタを使用する利点は何ですか?

ブレード型コネクタは、そのシンプルな構造と容易な取り付けにより、多くの電気アプリケーションで好まれています。通常、わずかな労力で済む電気接続の確立が、効率的かつ確実に行われます。ブレード型コネクタを使用する大きな利点は、接続と切断の速度と信頼性です。これは、頻繁にメンテナンスや再構成が必要となるモジュラーシステムにおいて非常に重要です。ブレードの平坦な表面により大きな接触面積が確保され、抵抗が低減され、電気接続の効率が向上します。

どのようなアプリケーションでは、シングルブレード端子よりもダブルブレードコネクタが好まれますか?

ダブルブレードコネクタは、信頼性を高めるために冗長化または並列動作が必要なシステムに最適です。これは、自動車や航空宇宙分野の重要なシステムでは非常に一般的なケースであり、単一点障害が重大な運用中断につながる可能性があります。ダブルブレードコネクタには2つの接続点があるため、片方に障害が発生してももう片方の接点で回路の整合性を維持できます。さらに、ダブルブレードコネクタは、システムが高電力で動作する場合にも役立ちます。負荷が複数の個別接点で直接共有されるため、過熱や接続障害のリスクが軽減されます。

ブレードコネクタは自動車配線の電気接続をどのように強化するのでしょうか?

ブレードコネクタは、その耐久性と使いやすさから、自動車の配線に広く使用されています。振動、極端な温度、さらには油や化学物質への曝露など、自動車の外部環境に存在する可能性のある過酷な条件に耐えられるよう設計されています。ブレード型コネクタは、堅牢で信頼性の高い接続を提供し、シンプルな照明やオーディオシステムから、エンジンやトランスミッションの制御装置といったより重要な部品に至るまで、自動車の電気システムの安定した性能を確保します。また、簡単に取り外し・再接続できるため、ダウンタイムの短縮や診断の容易化に寄与するため、自動車の修理などのサービス業務にも最適です。

ブレードレセプタクルコネクタを扱う際には、どのような安全上の注意を払う必要がありますか?

設置やメンテナンス作業を行う際は、感電を防ぐため、必ず電源を切ってください。接続作業は必ず絶縁工具と、手袋や保護眼鏡などの保護具を使用して行ってください。設置時には、コネクタがレセプタクルに正しく差し込まれ、正しく接続されていることを確認してください。接触不良によるアーク放電や過熱を防ぐためです。また、すべての電線が適切に被覆を剥がされ、圧着されていることを確認してください。これにより、電線の緩みによるショートを防ぎます。コネクタや配線の損傷や摩耗がないか定期的に点検し、適切なメンテナンスを行うことで、事故を防ぎ、システムの信頼性を向上させることができます。

温度はブレード端末のパフォーマンスにどのような影響を与えますか?

高温下での使用は、コネクタ内部の金属部品の膨張を引き起こし、時間の経過とともに接続が緩む原因となります。一方、極低温下では、一部のプラスチック絶縁材が脆くなり、機械的な張力によって割れてしまうという逆効果があります。さらに、温度変化は材料の劣化を加速させ、柔軟性を低下させ、絶縁体としての性能を低下させる可能性があります。したがって、動作温度の高低に安全に耐えられるブレードコネクタは、安全性と信頼性の観点から慎重に選定する必要があります。

ブレードコネクタの製造にはどのような材料が使用され、それらは電気伝導性にどのような影響を与えますか?

ブレードコネクタは通常、銅、真鍮、アルミニウムなどの導電性の高い材料を使用して製造され、高い導電性と耐腐食性を得るために、通常は錫またはニッケルメッキが施されます。銅は優れた導電性と柔軟性が高く評価されており、真鍮は優れた耐腐食性と優れた強度を備えているため、機械用途に適しています。アルミニウムコネクタは軽量で低コストという利点がありますが、銅に比べて導電性は若干劣ります。

振動の多い環境でブレードコネクタを使用して信頼性の高い接続を確保するには、どのような手順を踏む必要がありますか?

ブレードコネクタが高振動環境で良好な性能を発揮するには、コネクタは高振動用途向けに設計されている必要があります。これらのコネクタの多くは、接続部の緩みを防ぐためのロック機構や強化された圧着技術を備えています。電線とコネクタをクランプや結束バンドで固定することで、動きや歪みを軽減し、早期の故障を防止できます。また、接続の完全性を維持するために、緩みや摩耗がないか頻繁に点検し、損傷した箇所は速やかに交換することをお勧めします。

ブレードコネクタの耐久性に影響を与える特定の環境条件はありますか?

ブレードコネクタの寿命と信頼性は、環境要因の具体的なケースにも大きく左右されます。湿気、埃、化学物質への曝露、極端な温度などは、コネクタに使用されている材料を劣化させる可能性があります。湿気は腐食の原因となり、埃は接触の完全性を損なうだけでなく、化学物質はコネクタの材料と反応して劣化を引き起こす可能性があります。極端な温度は材料の膨張や収縮を引き起こしやすく、時間の経過とともに接続が緩む可能性があります。こうした問題に対処するには、IP保護等級など、適切な環境定格を持つコネクタを選択することが有効です。IP保護等級は、これらの要素に対する保護レベルを規定しています。

ブレード端末の長期的な信頼性とパフォーマンスを確保するにはどうすればよいですか?

ブレードコネクタは、頻繁なメンテナンスと、特定のアプリケーション環境に適した材料と設計の慎重な選定によって、長期的な信頼性を確保できます。環境ストレスに耐えられる耐腐食コーティングとハウジングを備えたコネクタの使用をお勧めします。腐食、機械的損傷、接続部の緩みなどのコントラチェックを含む定期的なメンテナンススケジュールを設定してください。さらに、絶縁グリースは、湿気にさらされる可能性のあるコネクタの腐食を防ぐのに役立ちます。また、すべての接続が電気負荷と環境条件に適合していることを確認することも非常に重要です。

ブレード型コネクタと他の電気コネクタを区別する設計上の特徴は何ですか?

ブレード型コネクタは、対応するレセプタクルにスライドさせて挿入する、平らで薄い導電性ブレードを備えています。この設計により、迅速かつ容易な接続と取り外しが可能になり、機器の頻繁なメンテナンスや再構成が必要な環境では非常に便利です。さらに、ほとんどのブレード型コネクタには、予期せぬ接続の切断を防ぐロック機構が組み込まれており、移動環境や振動環境の両方で非常に役立ちます。

ダブルブレード端末へのアップグレードを検討すべきなのはいつですか?

高い信頼性と冗長性を備えた接続が必要な場合は、ダブルブレードコネクタへのアップグレードをお勧めします。医療、自動車、産業用制御システムなど、接続点の1つに障害が発生すると、運用に重大な支障が生じたり、安全上の問題が発生する可能性があるアプリケーションでは、ダブルブレードコネクタがさらなるセキュリティを提供します。つまり、接続点の1つに障害が発生した場合でも、もう1つの接続点が機能を維持し、重要なシステムの機能を維持することを保証します。

ブレードコネクタにはどのようなメンテナンス方法が推奨されますか?

ブレードコネクタのメンテナンス作業の一つとして、電気性能を低下させる可能性のある埃、ゴミ、酸化物を除去することが挙げられます。目視で確認すべきもう一つの重要な要素は、ひび割れや腐食の有無、そして接続部の緩みがないか確認することです。使用中に劣化が見られるコネクタは、定期的に交換するか、締め直すことをお勧めします。過酷な環境では、保護コーティングやカバーの使用によってコネクタを保護することができます。

ブレードコネクタを既存の配線システムにどのように統合できますか?

ブレード型コネクタを配線システムに設置する場合は、電気的および物理的な制約を十分に考慮して計画する必要があります。まず、ブレード型コネクタが既存の配線および機器と、タイプ、サイズ、定格に関して互換性があることを確認してください。適切な工具と技術を用いてコネクタを配線にしっかりと固定し、コネクタとの嵌合がしっかりと固定されていることを確認してください。新しいコネクタを使用する場合、古い部品やシステムと互換性のない部品の交換が必要になる場合があります。また、すべての接続について、安全性と機能性の両面で規格および基準に照らして確認する必要があります。
