Terminal Tidak Terisolasi

Terminal non-insulasi berfungsi sebagai konektor listrik tanpa lapisan isolasi pelindung di sekeliling komponen logam. Terminal ini digunakan untuk menghubungkan kabel listrik ke elemen lain seperti stud, sekrup, atau kabel lain yang tidak memerlukan isolasi. Terminal non-insulasi digunakan secara luas dalam aplikasi di mana sambungan dibungkus dalam kondisi terlindungi (seperti panel kontrol) atau di mana isolasi eksterior ditawarkan kemudian (seperti dengan pipa susut panas).

Dalam kasus yang umum, terminal ini terbuat dari logam konduktif, seperti tembaga, kuningan, atau tembaga kaleng yang dapat memberikan konduktivitas listrik yang kuat. Selain itu, terminal ini memiliki aplikasi universal dalam pemasangan kabel otomotif, mesin industri, dan sistem pentanahan.

Terminal non-terisolasi

Produk Konektor Terminal Non-terisolasi

Terminal Terkait

FAQ Terminal dan Konektor Non-terisolasi

Beberapa aplikasi universal meliputi:

  1. Pengkabelan Otomatis: Terminal non-terisolasi memiliki aplikasi yang luas dalam sistem otomotif, khususnya pada tempat kabel diselubungi oleh rangkaian kabel atau penutup.
  2. Control Panel: Untuk panel kontrol yang digunakan dalam pengaturan industri di mana semua kabel tertutup dan terlindungi, terminal non-insulasi memberikan solusi yang lebih kompak tanpa insulasi tambahan.
  3. Sistem Pembumian: Terminal ini biasanya digunakan dalam pentanahan yang memerlukan kontak logam langsung guna memastikan sambungan kuat antara terminal dengan bumi (tanah).
  4. Perangkat & Mesin: Terminal tanpa insulasi memiliki kegunaan yang luas pada peralatan rumah tangga dan mesin industri yang komponennya tertutup. Selain itu, ada sedikit kemungkinan terjadinya kontak tidak sengaja dengan permukaan konduktif.

  1. Dalam beberapa kasus, terminal non-terisolasi memberikan manfaat praktis dibandingkan terminal terisolasi, yang meliputi:

    1. Penghematan Uang: Terminal tanpa insulasi biasanya lebih murah, sehingga cocok untuk proyek yang tidak memerlukan insulasi atau ditawarkan secara eksternal.
    2. Konduktivitas Lebih Tinggi: Kontak langsung logam ke logam membantu meningkatkan konduktivitas dalam beberapa pengaturan karena sifat logam.
    3. Menghemat Ruang: Karena kurangnya isolasi, terminal yang tidak terisolasi menjadi lebih rapat, yang memungkinkannya digunakan di ruang terbatas atau ketika beberapa terminal perlu diterapkan.
    4. Kustomisasi: Fleksibilitas dalam cara pemasangan dapat diberikan kepada pengguna dalam pengaturan di mana isolasi digunakan nantinya, seperti pada pipa susut panas.

Pada perkabelan otomotif, konektor non-insulasi sering digunakan karena alasan berikut:

  1. Koneksi Baterai: Terminal tanpa insulasi seperti terminal cincin dan sekop diaplikasikan pada sambungan yang aman dan berkonduktivitas tinggi ke aki mobil. Sambungan tersebut sering kali tertutup di dalam kendaraan, jadi tidak diperlukan insulasi tambahan.
  2. Komponen Mesin: Di dalam rongga mesin, konektor tak berisolasi diaplikasikan untuk menyambungkan sensor, relai, dan komponen lain yang melindungi kabel di dalam rangkaian kabel kendaraan.
  3. Sistem pencahayaan: Konektor non-insulasi sering digunakan pada lampu otomotif karena menyediakan sambungan yang kuat dan dapat dilepas untuk memudahkan pemecahan masalah dan penggantian.
  4. grounding: Terminal cincin tanpa insulasi cocok untuk penggunaan pentanahan dalam kendaraan, yang menawarkan koneksi langsung dan andal ke sasis mobil.

Terminal tanpa insulasi memiliki kegunaan yang luas dalam aplikasi pentanahan karena memungkinkan kontak langsung logam-ke-logam, yang memainkan peran penting dalam menciptakan koneksi pentanahan yang solid & andal. Berikut ini adalah manfaatnya untuk sistem pentanahan:

  1. Konduktivitas Tinggi: Tidak ada penghalang antara terminal logam dan permukaan tanah yang dapat dicapai karena tidak adanya isolasi, yang membantu meningkatkan efektivitas sambungan pentanahan.
  2. Pengikat Aman: Terminal cincin tanpa insulasi diaplikasikan secara luas untuk membumikan perangkat listrik ke permukaan logam, menyediakan sambungan yang aman, biasanya untuk terminal yang diamankan dengan sekrup atau baut, yang menjamin keandalan jangka panjang dalam penggunaan otomotif dan industri.
  3. Hemat Biaya: Isolasi tidak sering diperlukan untuk aplikasi pentanahan, sehingga terminal non-terisolasi menawarkan solusi yang lebih murah dan lebih efisien daripada terminal terisolasi lainnya.

Konektor ujung tanpa insulasi digunakan untuk menyambung dua kabel melalui sambungan ujung ke ujung. Konektor ini memiliki kegunaan yang luas dalam pengaturan di mana tidak diperlukan insulasi atau disediakan di bagian luar. Kegunaan praktis meliputi:

  1. Perbaikan Kabel Mobil: Konektor ujung tanpa insulasi memiliki kegunaan umum dalam memperbaiki atau memperpanjang kabel dalam sistem kelistrikan mobil. Tabung penyusut panas dapat digunakan sebagai insulasi setelah dikerutkan.
  2. Perbaikan Peralatan Rumah Tangga: Perbaikan peralatan dapat dilakukan dengan konektor ujung yang tidak berisolasi untuk memastikan sambungan kabel listrik yang aman. Sambungan ini biasanya berada di dalam rumah peralatan, sehingga isolasi tambahan tidak diperlukan.
  3. Mesin industri: Konektor pantat yang diaplikasikan pada perangkat industri mencapai sambungan kabel kontrol atau sensor di mana kabelnya terbungkus dalam penutup pelindung.

Bila terminal non-terisolasi diaplikasikan pada panel kontrol industri, faktor-faktor berikut harus dipertimbangkan:

  1. Kondisi Kandang: Terminal yang tidak berisolasi hanya dapat diaplikasikan dalam kondisi yang tertutup sepenuhnya, di mana tidak ada bahaya kontak yang tidak disengaja dengan komponen atau permukaan lain yang bersifat konduktivitas karena kurangnya perlindungan bawaan untuk terminal yang tidak berisolasi.
  2. Pengaturan Kawat:Pengikat kabel atau pengikat kawat harus digunakan untuk mengatur kabel dan melindunginya dari kontak dengan terminal lain yang terbuka, yang mengurangi risiko korsleting.
  3. Isolasi Eksternal: Lapisan perlindungan dapat ditambahkan dengan penerapan pipa susut panas atau pita listrik jika terminal digunakan dalam kondisi yang berpotensi berisiko.
  4. Inspeksi Berkala: Pemeriksaan rutin harus dilakukan untuk memastikan sambungan terminal aman, bebas korosi, dan benar. Terminal yang tidak berinsulasi lebih rentan terhadap degradasi lingkungan. Oleh karena itu, pemeriksaan rutin diperlukan.

Bila konektor non-terisolasi dapat diaplikasikan di lingkungan laut, faktor unik berikut harus dipertimbangkan:

  1. Ketahanan terhadap Korosi: Terminal dan konektor harus terbuat dari bahan yang tahan terhadap korosi, seperti tembaga kaleng atau kuningan, untuk menghindari karat dan kerusakan dalam kondisi laut yang basah dan asin.
  2. Isolasi Ekstra:Penerapan pipa susut panas pada sambungan disarankan untuk memberikan perlindungan terhadap kelembaban dan korosi meskipun konektor non-insulasi dapat diaplikasikan.
  3. Kandang Tahan Air: Bila memungkinkan, sambungan harus ditempatkan dalam wadah atau rumah kedap air untuk mengurangi paparan terhadap air dan garam.
  4. Perawatan Berkala: Pemeriksaan rutin pada terminal yang tidak berinsulasi harus dilakukan untuk mengetahui tanda-tanda korosi atau keausan akibat kondisi laut yang keras. Pelumas dielektrik harus digunakan untuk perlindungan lebih lanjut terhadap kelembapan dan korosi.

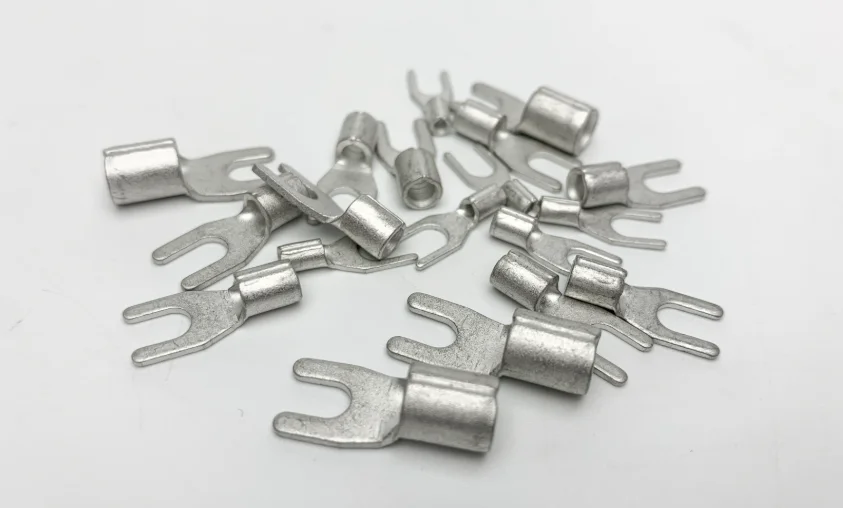

Terminal sekop tanpa insulasi (juga disebut terminal garpu) memiliki aplikasi yang luas dalam pemasangan kabel panel kontrol yang memerlukan pemutusan cepat. Dalam penggunaan praktis, terminal ini memberikan keuntungan sebagai berikut:

  1. Pemutusan Cepat: Penyambungan dan pelepasan yang cepat dan mudah dapat tercapai berkat desain garpu tanpa harus melepas terminal sekrup sepenuhnya, sehingga cocok untuk sistem kontrol yang memerlukan penyesuaian atau pemeliharaan berkala.
  2. Koneksi Kompak: Terminal sekop non-insulasi lebih hemat-ruang karena tidak memerlukan tambahan insulasi sehingga dapat dipasang pada panel kontrol yang ruangnya sempit.
  3. Konduktivitas Tinggi: Konduktivitas listrik yang efisien dapat dipastikan melalui sambungan logam-ke-logam, yang memungkinkan terminal sekop non-terisolasi agar sesuai dengan perangkat kontrol berkinerja tinggi.

Beberapa peralatan yang dibutuhkan untuk pemasangan terminal non-insulasi adalah:

  1. Wire Stripper:Pelepasan insulasi dari kawat dapat dilakukan dengan pengupas kawat sebelum dimasukkan ke terminal.
  2. Alat Crimping: Terminal yang tidak terisolasi dipadatkan pada kawat dengan alat crimping, yang menghasilkan sambungan mekanik dan listrik yang kuat. Penting untuk menggunakan crimper yang dibuat khusus untuk terminal yang tidak terisolasi, karena gaya crimping yang dihasilkan berbeda dengan gaya yang diberikan pada terminal terisolasi.
  3. Pistol Panas (Alternatif):Pistol panas dapat digunakan untuk mengecilkan pipa di sepanjang sambungan untuk perlindungan ekstra untuk pengaturan yang memerlukan insulasi tambahan setelah terminal dikerutkan.

Terminal peluru non-terisolasi memiliki kegunaan umum dalam aplikasi otomotif di mana kabel harus dapat dihubungkan dan dilepaskan dengan mudah. ​​Berikut adalah aplikasi terminal:

  1. Koneksi Pria & Wanita: Konektor jantan dan betina membentuk terminal peluru. Peluru jantan dimasukkan ke soket betina, yang menawarkan koneksi yang aman namun mudah dilepas.
  2. Aplikasi dalam Pencahayaan Mobil: Terminal peluru non-insulasi memiliki kegunaan yang luas dalam penyambungan sistem pencahayaan yang mencakup lampu depan dan lampu belakang di mana pemutusan cepat diperlukan untuk perbaikan atau penggantian.
  3. Koneksi aman: Sambungan tahan getaran disediakan karena desain terminal peluru, yang sangat penting untuk kondisi otomotif di mana kabel mengalami pergerakan terus-menerus.

Konektor non-terisolasi dalam kondisi getaran tinggi, seperti peralatan otomotif atau industri, memerlukan perlindungan ekstra untuk memastikan keandalan jangka panjang.

  1. Crimping Ganda: Terminal kerut ganda yang menawarkan dua kerut—satu untuk konduktor dan satu lagi untuk insulasi—harus diterapkan untuk menghindari tarikan kawat dalam kondisi getaran tinggi.
  2. Kabel Aman:Pengikat kabel atau pengikat kawat harus digunakan untuk mengencangkan kabel dan mengurangi gerakan, yang mengurangi kemungkinan melonggarnya konektor akibat getaran.
  3. Heat Shrink Tubing: Tabung susut panas harus diaplikasikan setelah perlindungan ekstra dari getaran dapat diberikan melalui pengeritingan dan sambungan aman dapat dipertahankan, bahkan jika terminal tidak diisolasi.
  4. Pemeriksaan Reguler: Pemeriksaan berkala harus dilakukan pada konektor non-insulasi dalam pengaturan getaran tinggi untuk memastikan kekencangan dan bebas dari keausan atau kerusakan.

Ya, terminal yang tidak berisolasi memainkan peran penting dalam pengaturan listrik kompak yang ruangnya sempit. Berikut alasannya:

  1. Profil Lebih Kecil: Terminal tanpa insulasi lebih hemat ruang karena tidak memiliki insulasi. Hal ini membuatnya cocok untuk panel kontrol yang rapat atau rangkaian kabel mobil.
  2. Bundling Mudah: Terminal yang tidak berinsulasi dapat dibundel rapat dalam ruang sempit karena kekompakannya. Hal ini memaksimalkan penggunaan ruang yang tersedia.
  3. Isolasi yang Dapat Disesuaikan:Penerapan insulasi yang dapat disesuaikan (seperti tabung susut panas) dapat dicapai dengan mudah di ruang sempit setelah pemasangan, yang memungkinkan kecocokan yang lebih khusus daripada yang disediakan oleh terminal pra-insulasi.
