النحاس الملون والنحاس العاري هما الموصلات الأكثر شيوعًا المحطات والموصلاتالفرق الأبرز بينهما هو طبقة القصدير الرقيقة على النحاس. إذا كانت المواد الخام الأخرى للطرفيات متشابهة، فأيهما الخيار الأمثل أو الأنسب لك؟
بعد ذلك، أجرينا مقارنة شاملة بناءً على ميزاتها وفوائدها وتطبيقاتها. بعد ذلك، يمكنك اتخاذ قرارك بعد دراسة ميزانيتك وبيئة تطبيقك.

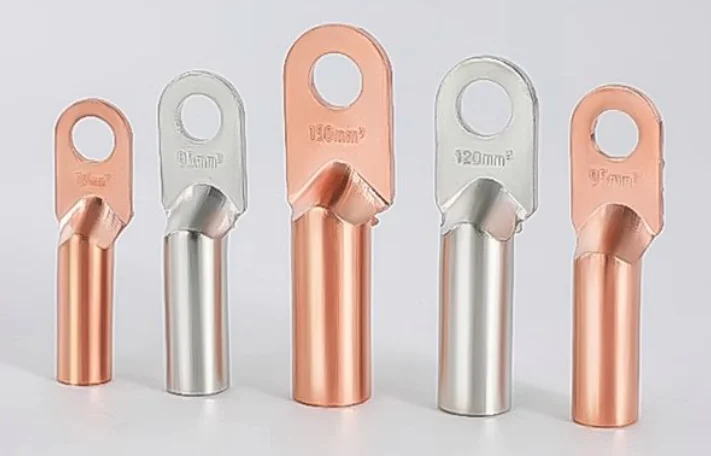

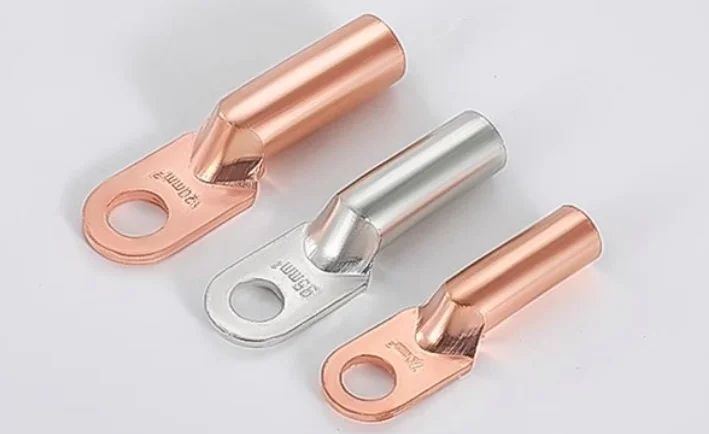

أطراف النحاس المطلية مقابل أطراف النحاس العارية
| النواحي | أطراف نحاسية مطلية بالقصدير | محطات النحاس العارية |
| مادة موصل | النحاس والقصدير المطلي | النحاس |
| المقاومة للتآكل | أفضل | فقير |
| مضادات الأكسدة | أفضل | فقير |
| لحام كوي | أسهل | أصعب |
| طول العمر | طويل | أقصر |
| المرونة | ناعم | ليونة |
| الموصلية الحرارية | خير | أفضل |
| الموصلية | الخير | أفضل |
| التكلفة | أغلى | فعاله من حيث التكلفه |
| بيئة مناسبة | بيئة رطبة ومالحة | بيئات جافة وخاضعة للرقابة |
| ذكية ومتخصصة | التطبيقات البحرية، وأنظمة المترو، ومشاريع المرافق، | نقل الكهرباء، والأسلاك الكهربائية السكنية، وتأريض الأنظمة الكهربائية |
1. مادة خام للموصلات
يشير النحاس العاري إلى موصلات نحاسية نقية، أي أن أسطح النحاس لم تخضع لأي معالجة طلاء. يظهر النحاس العاري بلون النحاس الأصفر أو الأحمر، ويعتمد ذلك بشكل رئيسي على نقائه. في الظروف العادية، يتجاوز محتوى النحاس في النحاس الخالي من الأكسجين 99.97%، ويتجاوز 99.95% في النحاس منخفض الأكسجين.
أطراف النحاس المطلية بالقصدير هي نحاس مطلي بطبقة معدنية من القصدير على سطحه. يبدو بلون الفضة، لأن القصدير معدن فضي، ولكن يمكنك أيضًا رؤية النحاس الأصفر على القلب. الغرض الرئيسي من طلاء القصدير هو منع النحاس من التعرض للهواء والتسبب في تآكله وأكسدته وتكوين أكاسيد.
2. مقاومة للأكسدة والتآكل (أطراف نحاسية مطلية بالقصدير√)
أطراف النحاس العارية معرضة للأكسدة والتآكل لتعرضها المباشر للهواء والرطوبة. ويسهل حدوث هذا التفاعل، خاصةً في البيئات الرطبة أو شديدة التفاعل الكيميائي. يتفاعل عنصر النحاس الكيميائي "Cu" بسهولة مع الهواء (O2 وCO2) والماء (H2O) مكونًا أكاسيد نحاسية تشبه النحاس الأخضر، مما يؤثر على وظائف أطراف النحاس العارية. علاوة على ذلك، تتفاعل أطراف النحاس الأساسية بسهولة مع أطراف الألومنيوم مسببةً تآكلًا كهربائيًا، مما يُسبب مخاطر على السلامة.
ومن ثم فإن تأثير أكاسيد النحاس والتآكل يتطلب اتخاذ إجراءات وقائية، مثل إضافة طبقة من الحماية.
بفضل طلاء القصدير، تتميز أطراف النحاس المطلية بالقصدير بمقاومة ممتازة للأكسدة والتآكل. ويعود ذلك إلى وجود طبقة واقية متفاعلة على القصدير تحافظ على ثباته في الهواء. ويمنع طلاء القصدير تعرض النحاس المباشر للهواء والرطوبة والمواد الكيميائية المسببة للتآكل، مما يقلل بشكل كبير من احتمالية الأكسدة والتآكل. ويضمن هذا المنع استمرارية عمل الأطراف وموثوقيتها على المدى الطويل في حال تفاقم مشكلة البيئة.
3. اللحام (أطراف النحاس المطلية بالقصدير√)
تكمن صعوبة لحام أطراف النحاس العارية في التحضيرات الدقيقة. فأكاسيد النحاس لا توصل الحرارة، ويصعب التصاقها باللحام، لذا من الضروري إزالة طبقة الأكسدة قبل اللحام باستخدام مادة الصهر أو الكشط الميكانيكي. وهذا بدوره يزيد من الوقت والتعقيد في عملية اللحام. وإلا، فقد تؤدي الأكاسيد المتبقية إلى ضعف المفاصل وضعف التصاق اللحام، مما يزيد من تعطل الدوائر الكهربائية.
ومع ذلك، يُحسّن القصدير المطلي قابلية اللحام بفضل سطحه النظيف والخالي من الأكسدة، مما يُوفر وصلات لحام أكثر موثوقية بأقل جهد. تُظهر الإحصائيات أن أطراف النحاس المطلية بالقصدير تحقق موثوقية لحام بنسبة 95% في تصنيع الإلكترونيات، مقارنةً بنسبة 75-80% لأطراف النحاس العارية.
4. طول العمر (أطراف نحاسية مطلية بالقصدير√)
على الرغم من متانة أطراف النحاس العارية في البيئات الجافة أو الخاضعة للرقابة، إلا أن عمرها الافتراضي يتأثر بشكل كبير بالتآكل المتسارع والأكسدة. وهذا يؤدي إلى زيادة التكاليف اللاحقة للاستبدال والصيانة المتكررة.
إن الجمع بين المزايا العديدة المذكورة أعلاه للنحاس المعلب يُطيل عمره التشغيلي. خاصةً في البيئات القاسية، تتميز أطراف النحاس المعلب بـ
قيمة أعلى لأنها يمكن أن تدوم 2-3 مرات أطول من المحطات النحاسية العارية.
5. المرونة والتوصيل الحراري (أطراف النحاس العارية√)
تتميز أطراف النحاس العارية بمرونة عالية وقابلية للسحب، مما يجعلها سهلة الثني واللف والتحريك. تتيح مرونتها الممتازة استخدامها على نطاق واسع في أنظمة الأسلاك المعقدة التي تتطلب حركة وتعديلات متكررة. يجعل طلاء القصدير أطراف التوصيل أكثر صلابة، ولكنه يحتفظ بمرونة كافية تجعله عمليًا في معظم التطبيقات.
الموصلية الحرارية العالية للنحاس (385 واط/م·ك) تجعل أطراف النحاس المكشوفة خيارًا جيدًا للتطبيقات عالية الحرارة مثل الأسلاك الكهربائية. من ناحية أخرى، على الرغم من أن موصلية القصدير تبلغ حوالي 66.8 واط/م·ك، وهي أقل من موصلية النحاس، إلا أن قلة كمية القصدير تجعل أطراف النحاس المطلية بالقصدير عملية في معظم البيئات الحرارية.
6. الموصلية (أطراف النحاس العارية√)
أطراف النحاس العارية هي موصلات نحاسية نقية تتميز بخصائص توصيل قوية لا مثيل لها (100% IACS)، مما يجعلها الخيار الأمثل للتطبيقات التي تتطلب أقصى كفاءة كهربائية، مثل أنظمة نقل الطاقة والتأريض. مع ذلك، قد يكون النحاس الأخضر ضعيف التوصيل وقد تزيد مقاومته، مما قد يؤثر على توصيلية أطراف النحاس العارية بمرور الوقت، خاصةً في البيئات الرطبة.
تبلغ موصلية القصدير حوالي 14% فقط من موصلية IACS، مما يقلل من الموصلية الكلية لأطراف النحاس الرقيقة، والتي تتراوح بين 93% و94% من موصلية IACS. إلا أن هذا التأثير ضئيل في معظم التطبيقات العملية. ويُبرر هذا الفارق الطفيف بالحماية المُعززة التي توفرها طبقة القصدير، مما يضمن أداءً موثوقًا به في البيئات المسببة للتآكل أو الرطوبة.
7. التكلفة (أطراف نحاسية عارية√)
النحاس معدن عالي القيمة، ويتذبذب سعره حسب السوق، والذي يتراوح بين 4 و5 دولارات للرطل. من ناحية أخرى، تشهد أسعار القصدير ارتفاعًا مستمرًا بسبب النقص العالمي في القصدير وزيادة الطلب عليه في مجالات مختلفة، مثل المحطات الإلكترونية. وبحلول عام 2025، سيبلغ سعر القصدير حاليًا حوالي 14 دولارًا للرطل. ومع ذلك، فإن الكمية المستخدمة في التعليب ضئيلة، مما يُبقي التكلفة الإجمالية منخفضة.
تبلغ التكلفة الأولية لمحطات النحاس المطلية بالقصدير (12-16 دولارًا للرطل) عادةً 10%-20% أعلى من محطات النحاس العارية (10-14 دولارًا للرطل)، ولكنها تتمتع أيضًا بمزايا طويلة الأجل تبررها أدائها المتفوق ومتانتها في البيئات الصعبة.
8. البيئة والتطبيقات الفعلية
كما ذكرنا سابقًا، تُفضّل أطراف النحاس المطلية بالقصدير في البيئات القاسية والتآكلية والرطبة والمالحة، حيث يبرز أداؤها المتميز. وفي مجالات مثل التطبيقات البحرية، وأسلاك السيارات، وأنظمة مترو الأنفاق، ومشاريع المرافق، قد تلعب أطراف النحاس المطلية بالقصدير دورًا أكبر.
تُعدّ أطراف النحاس العارية مثالية للبيئات الجافة وعالية الحرارة والخاضعة للرقابة، نظرًا لسهولة تآكلها وأكسدتها. لذا، فهي أكثر عملية في تلك المجالات، مثل نقل الكهرباء، والأسلاك الكهربائية المنزلية، وتأريض الأنظمة الكهربائية، والأجهزة الكهربائية، وغيرها.
أيهما هو خيارك الأفضل؟
يعتمد اختيارك النهائي في النهاية على تطبيقاتك الفعلية، وظروفك البيئية، وميزانيتك. تتميز أطراف النحاس المكشوفة بموصلية كهربائية ومرونة وتوصيل حراري ممتازين، مما يجعلها خيارًا مثاليًا لتطبيقات متعددة، خاصةً في البيئات الجافة أو ذات درجات الحرارة العالية. بينما توفر أطراف النحاس المطلي بطبقة من القصدير الواقي أداءً أفضل في مقاومة التآكل ومضادات الأكسدة، وتتميز بعمر افتراضي أطول وسهولة في عملية اللحام، خاصةً في البيئات المعرضة للتآكل أو الرطوبة أو المواد الكيميائية. علاوة على ذلك، تتطلب أطراف النحاس المطلي بطبقة من القصدير تكلفة أولية أعلى لتكلفة القصدير الإضافية، ولكنها أيضًا تستبعد أي تكاليف محتملة للصيانة اللاحقة.
باختصار، مراعاة ميزانيتك والتفكير مسبقًا في البيئات الصعبة قد يمنعك من استبدال كامل للوصلات في المستقبل. KingTerminals شركة متخصصة في تصنيع وصلات النحاس العارية والوصلات النحاسية المطلية بالقصدير. لأي استفسارات أو طلبات خاصة، تواصل معنا!
